PRODUCT
产品中心

产品中心

当前位置:首页  /  产品中心

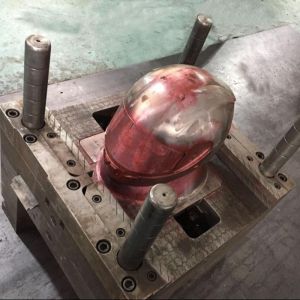

头盔模具钢(NAK80,2344,2738)

头盔模具钢主要牌号有:Nak80,2344,2738等。以下主要以NAK80产品性能为例,牌号性能及具体价格请咨询:13166161715 李经理NAK80是预硬塑胶模具钢。出厂硬度可以达到HRC37-43.有很好的抛光性能与雕饰性,放电加

产品详情

头盔模具钢主要牌号有:Nak80,2344,2738等。以下主要以NAK80产品性能为例,牌号性能及具体价格请咨询:13166161715 李经理


NAK80是预硬塑胶模具钢。出厂硬度可以达到HRC37-43.有很好的抛光性能与雕饰性,放电加工性佳·使用在镜面抛光模具,防灰尘,电视机滤光板,化妆品盒,精密皱纹加工模具,办公自动化设备,汽车零件放电加工模具,厚度不大于2MM薄板材,高效落料模,冲载模及压印模, 各种剪刀,镶嵌刀片,木工刀片, 螺纹轧制模和耐磨滑块, 冷镦模具,热固树脂成型模, 深拉成型模,冷挤压模具。


特点:

●无需热处理,抛光性极佳,切削性,蚀花性佳

● 真空脱气精炼处理钢质纯净。

● 球化退火软化处理,切削加工性能良好。

● 强化元素钒,钼特殊加入,耐磨性极其优异。


用途:

一般用在镜面抛光模具,防灰尘,电视机滤光板,化妆品盒,精密皱纹加工模具,办公自动化设备,汽车零件放电加工模具。透明产品或要求光洁度的产品,如家庭、汽车、相机、电脑等用品上的透明产品模具。

● 厚度不大于2MM薄板材,高效落料模,冲载模及压印模。

● 各种剪刀,镶嵌刀片,木工刀片。



高温性能:


机械性能

测试温度(℃)

100

200

300

抗拉强度(Ksi)

-

145

143

断面缩率(%)

-

38.5

40.1

伸长率

-

15.9

16.0

冲击值

1.8

3.6

3.5

硬度(HV)

395

375

360



加工方法:


机械加工

切削工具

NAK80具有较高的硬度、切削阻力比其他钢种大,建议使用高速钢-M2(SKH9)或超硬合金-P40工具。

钻孔加工

钻孔加工时,所钻孔径越大,切削速度要越小。螺旋沟如果比标准小、长度短,将降低工具断裂的危险性。

铣床加工

进给量以0.06m/l为标准,如果进给量太大时,会降低工具寿命。

刨床加工

推荐用超硬合金刨刀,对于超硬合金刨刀,要使工具后斜角约8℃,前间隙角10℃以下,这样可获得较佳的结果;NAK80为析出硬化型预硬钢,硬度为40HRC左右,无需再热处理,可直接使用。

固溶处理

其目的在使合金成份均匀地固溶于奥氏体中。因不是淬火硬化,故不需很快的冷却速度,因此不会有很大的残留内应力。

析出硬化处理

升温并保持相当时间,镍、铝、铜等金属间化合物析出,使材料硬化。因不须靠淬火硬化,故无所谓一般钢料的质量效果问题,即使较厚的钢料也可获甚均匀之断面硬度分布。

焊接性能

焊接处及热影响区均不会硬化,硬度稍低于母材(已析出硬化),但焊接后再施予500℃*5小时之析出硬化处理即可恢复硬度。


产品展示

我们的优势

合作厂商

应用领域

仓库展示

物流运输

我们保证

联系我们

李先生 13166161715(微信同号)

俞小姐 18121015362(微信同号)

刘小姐 17717684481(微信同号)

熊先生 18049997841(微信同号)

李经理 13166161715(微信同号)
